Ako predĺžiť životnosť motora: Význam valcových vložiek pre pohonný systém
Správna prevádzka motora je jedným zo základných faktorov zabezpečujúcich efektivitu zemných strojov, ako sú bagre, mini‑bagre, buldozéry, nakladače a sklápacie nákladné vozidlá, ktoré sú bežne vystavené intenzívnemu používaniu. Výber a dôkladná údržba komponentov motora môže predĺžiť životnosť stroja, znížiť servisné náklady a zvýšiť produktivitu skrátením prestojov. Tento článok ilustruje, ako a prečo valcové vložky motora, známe tiež ako vložky valcov, môžu priniesť cenný prínos.
Druhy valcových vložiek a ich výhody
Valcové vložky sú valcovité povrchové prvky schopné udržiavať tenkú vrstvu oleja na vnútornej ploche. Po vložení vložiek do bloku motora chránia blok pred opotrebením a trením piestov. Bloky motorov priemyselných strojov, na rozdiel od menej náročných aplikácií, zvyčajne obsahujú valcové vložky a neumožňujú piestom pohybovať sa v priamom kontakte so stenami bloku motora. Existujú dva hlavné typy valcových vložiek. Prvý typ nemá priamy kontakt so stenou valca bloku motora, pretože vložka je preplachovaná prúdom chladiacej kvapaliny. Z tohto dôvodu sa nazývajú „mokré vložky“. Druhý typ je známy ako „suché vložky“ alebo „vlożky“ a sú to tenké vložky montované vo vnútri bloku motora, ktorých vonkajšia stena je v priamom kontakte so stenou valca bloku motora.
Výrobcovia motorov používajú valce s vložkami vzhľadom na výhody, ktoré tento systém ponúka:
- Vyššia odolnosť – samostatná výroba valcových vložiek mimo bloku motora umožňuje použitie špeciálnych materiálov s vyššími parametrami než tie, ktoré sa používajú pre samotný blok. Vložky sú zvyčajne vyrobené zo špeciálnych liatinových zliatin obsahujúcich prvky s prirodzenými mazacími vlastnosťami, ako je grafit. Pridávajú sa aj ďalšie zložky, ako chróm, vanád a molybdén, na zabezpečenie odolnosti proti korózii a opotrebeniu spôsobenému vysokými teplotami.
- Jednoduchšia údržba – keď sú vložky opotrebované, dajú sa ľahšie vymeniť ako celý blok valcov.
- Vyššia tepelná vodivosť – pri prevádzkovej teplote sa vložky zohrievajú viac ako valce a musia byť schopné zväčšiť svoj priemer aj dĺžku. Keby boli liate spolu s valcami, vzniklé tepelné namáhanie by bolo natoľko vysoké, že by mohlo spôsobiť prasknutie materiálov.
- Nižšie riziko defektov – čím zložitejší odliatok, tým ťažšie dosiahnuť dokonale rovné povrchy s nízkym zvyškovým napätím.
PAMÄTAJTE
Valcové vložky vyrobené z vhodných materiálov významne predlžujú životnosť motora, minimalizujú opotrebenie a náklady na údržbu.
Vlastnosti valcových vložiek motora nevyhnutné pre zabezpečenie vysokého výkonu
Vložky sú vystavené mnohým druhom zaťažení:
- mechanické – spôsobené tlakom spaľovania
- tepelné – spôsobené vysokými teplotami procesu spaľovania;
- opotrebovaniu spôsobenému tromi hlavnými faktormi:
- abrázia, ktorá závisí od účinnosti vzduchových a olejových filtrov,
- korózia spôsobená vedľajšími produktmi spaľovania,
- trenie spôsobené slabým mazanim.
Zo všetkých týchto dôvodov je proces výroby týchto komponentov veľmi dôležitý a ich konštrukcia musí spĺňať presné špecifikácie, aby chránila motor a predĺžila jeho životnosť. Patrí sem:
- vysokú odolnosť a antikorózne vlastnosti
- nízke trenie,
- vysokú presnosť.
Základnou vlastnosťou bežeckých vložiek znižujúcou trenie a predlžujúcou životnosť motora je krížový vzor drážok na vnútornej stene. Táto drážkovaná plocha udržiava primerané množstvo oleja na vnútornej stene vložky, čo zabezpečuje dostatočné mazanie v mieste styku piestových krúžkov s vložkou. Správny uhol prechodu drážok na stenách sa zvyčajne odhaduje na približne 45°, pretože podporuje rovnomerné mazanie a tým predlžuje životnosť povrchu. Existujú však prípady, keď sa pre určité materiály a spôsoby použitia vytvárajú rôzne uhly.
Nakoniec ďalšie faktory, ktoré pomáhajú zvýšiť odolnosť a obmedziť opotrebenie povrchu vložiek, sú valcovanie príruby a antikorózna úprava vonkajšej steny.
POZOR
Nesprávna inštalácia valcových vložiek môže viesť k vážnym poruchám a skráteniu životnosti motora.

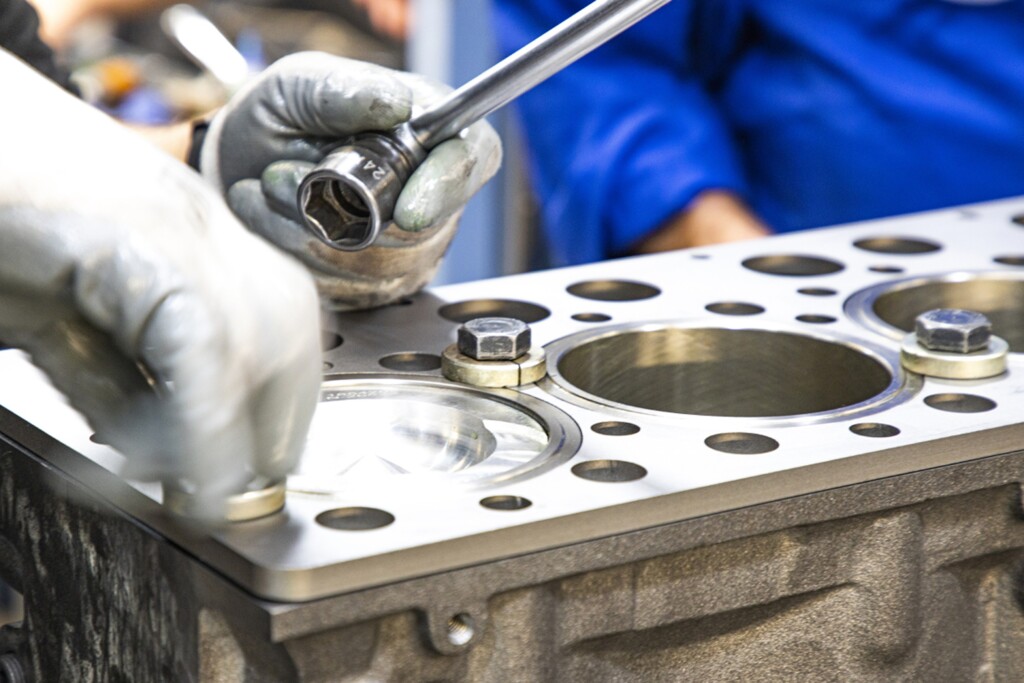

Správny spôsob montáže vložiek v valcoch
Nižšie sú uvedené hlavné kroky správnej montáže vložiek vo valcoch, spolu s niekoľkými opatreniami a technikami, ktoré pomáhajú predísť poruchám a predčasnému opotrebeniu.
- Dôkladne vyčistite blok valcov, pretože zachytená špina môže spôsobiť prasknutie príruby.
- Skontrolujte, či nie sú otlaky alebo vyčnievajúce časti a odstráňte ich, aby ste predišli problémom s tesnením.
- Vložte bežné vložky do bloku valcov bez tesnení alebo iných výplňových prvkov a skontrolujte, či príruba správne vyčnieva, podľa potreby ju otočte, až kým nebude v správnej polohe.
- Keď je poloha vložky správna, vyberte ju po umiestnení zarovnávacích značiek na vložke aj na bloku valcov, aby bolo možné vložku opätovne vložiť do tej istej pozície.
- Vložte tesnenia, vyhnite sa ich krúteniu, čo by mohlo spôsobiť deformáciu vložky, zvýšiť trenie alebo znížiť vôľu medzi piestom a vložkou. Mnoho montérov odporúča pred montážou tesnenia namazať, aby sa uľahčil proces. Správnou metódou je však suchá montáž tesnení a použitie okrúhleho nástroja, akým je skrutkovač, ktorým sa po celom obvode tesnenia posúva a zabezpečuje jeho rovnomerné prilnutie. Až potom treba natrieť rôzne súčasti olejom.
- Ponorte tesnenie do čistého oleja SAE 30. Nasaďte ho na vložku a vložte do bloku valcov bezprostredne pred rozšírením tesnenia.
- Skontrolujte, či je predtým umiestnená referenčná značka na vložke zarovnaná so značkou na bloku. Použite špeciálny nástroj na vtlačenie vložky na miesto.
- Opakujte tieto kroky pre všetky montované vložky.
Vložky pre valce ITR USCO
Výber a správne použitie aj jedného malého komponentu môže mať obrovský vplyv na výkon a životnosť zemných strojov. Preto je také dôležité nájsť spoľahlivého partnera.
ITR Usco ponúka širokú škálu vložiek s priemermi od 94 mm do 170 mm pre značky Caterpillar, Komatsu, Volvo, Hitachi a JCB. Kontaktujte nás pre viac informácií o najvhodnejšom type a materiáloch pre vaše použitie.
Porovnanie druhov valcových vložiek vo vysokotlakových motoroch
| Typ valcovej vložky | Charakteristika | Výhody | Použitie |
|---|---|---|---|
| Mokré vložky | Vložky so priamym kontaktom s chladiacou kvapalinou | Lepšie chladenie Vyššia odolnosť proti korózii | Stroje s intenzívnym používaním (napr. bagre, buldozéry) |
| Suché vložky | Vložky montované priamo v bloku motora bez kontaktu s chladiacou kvapalinou | Nižšia hmotnosť Jednoduchšia výmena | Aplikácie s miernymi požiadavkami |
