Toto je kľúčová súčasť stavebného stroja, ktorá umožňuje jeho pohyb po rôznych povrchoch. V tomto článku popíšeme princíp fungovania pásového podvozku minibágera, bežné použitia takýchto strojov, ako aj hlavné prvky pohonnej a údržbovej sústavy.
Pásový podvozok
Toto je komplexný systém zaisťujúci stabilitu a výkon pri práci na rôznych stavebných terénoch. Hlavné časti podvozku zahŕňajú kladky, pásy, gumové trakčné vložky, prevodové reťaze a behúne. Počas prevádzky ovláda celý podvozok operátor prostredníctvom hydraulického systému. Pás na minibágeri sa pohybuje vďaka preklzovaniu článkov cez ozubené koleso.
Jednou z hlavných výhod pásového podvozku je možnosť presného ovládania rýchlosti stroja a plynulosť pohybu bez častého zastavovania v náročných terénnych podmienkach. Vďaka pružným gumovým vložkám podvozok poskytuje operátorovi komfort a zároveň minimalizuje zaťaženie podkladu.
Čo je to minibáger?
Je to typ stavebného stroja, ktorý má za úlohu vykonávať zemné práce, napríklad kopanie alebo presun materiálu. Vďaka svojim kompaktným rozmerom sa minibágre výborne hodia do stiesnených priestorov, napríklad v mestách či na miestach s obmedzeným prístupom. Bežné využitia minibágera zahŕňajú zemné práce, nakladanie a vykládku materiálu, práce na kanalizácii či kladenie energetických sietí.
Ovládanie podvozku je veľmi intuitívne, ale vyžaduje odborné zaškolenie obsluhy. Rozdiely medzi pásovým a kolesovým bágrom sa týkajú predovšetkým stability a výkonu stroja v závislosti od typu podkladu a terénnych podmienok. Pásové stroje majú vyššiu stabilitu na mäkkom teréne, čo ich robí prvou voľbou pri práci v náročných podmienkach. Ako funguje systém pásového podvozku?
Systém podvozku je kľúčový prvok, preto je dôležitý výber značky pásových bágrov s vysokou kvalitou a spoľahlivosťou. Popredné značky zahŕňajú Caterpillar (CAT), Volvo či Komatsu. Kľúčovými prvkami pohonnej sústavy sú gumové trakčné vložky, prevodové reťaze, napínacie kladky, vodidlá a čapy. Použitie vysoko kvalitných dielcov zaručuje spoľahlivosť a dlhú životnosť stroja.
Medzi výhody pásových bágrov patrí možnosť práce v náročnom teréne, predĺžená prevádzka bez prestojov kvôli zlým podmienkam počasia či terénu, schopnosť pracovať na nerovných povrchoch a minimálne zaťaženie podkladu v porovnaní s kolesovými strojmi.
NEZABUDNITE
Pravidelná údržba pásového podvozku vrátane mazania pohyblivých častí a kontroly napnutia reťazí je kľúčová pre dlhodobú spoľahlivosť a výkon minibágera v náročnom teréne.
Ako udržiavať pásový podvozok v dobrom stave?
Bežné problémy s týmto typom podvozku zahŕňajú opotrebenie gumových vložiek, vôľu článkov, opotrebenie vedúcich kladiek a riziko poškodenia prevodových reťazí. Aby ste sa im vyhli, údržbu vykonávajte pravidelne a precízne. Úkony zahŕňajú pravidelné mazanie pohyblivých častí, kontrolu napnutia reťazí, stavu gumových vložiek a nastavenie vôlí článkov. Pri prevádzke na rôznych povrchoch prispôsobujte rýchlosť terénu, čistite podvozok a vyhýbajte sa extrémne mäkkému terénu, ktorý môže značne znižovať životnosť gumových vložiek.
Aké sú najdôležitejšie vlastnosti pásových bágrov na stavenisku?
Rozdiely vo výkone a stabilite medzi pásovými a kolesovými stavebnými strojmi sú kľúčové pri výbere správneho stroja. Pásové bágre sú stabilnejšie na mäkkom teréne a dokážu pracovať v náročných podmienkach. Efektivita práce závisí od zručností operátora a správneho nastavenia parametrov, ako sú rýchlosť a hydraulické nastavenia. Medzi hlavné výhody patrí jednoduché manévrovanie v stiesnených priestoroch a minimálne zaťaženie podkladu, čo je dôležité pri zemných prácach na miestach s obmedzeným prístupom.
Všeobecne pásové bágre ponúkajú väčšiu stabilitu, umožňujú prácu v rôznorodom teréne a predlžujú životnosť stroja vďaka minimálnemu poškodeniu podkladu. Pri zemných prácach na mäkkom teréne či v obmedzených priestoroch je preto výhodné zvážiť pásový podvozok.
POZOR
Opomenutie pravidelnej údržby pásového podvozku môže viesť k rýchlemu opotrebeniu dielov ako gumové vložky či prevodové reťaze, čo výrazne zníži výkon a životnosť minibágera.
Prvky pásového podvozku
Pásový podvozok používaný v stavebných bágroch sa skladá z nasledujúcich častí:

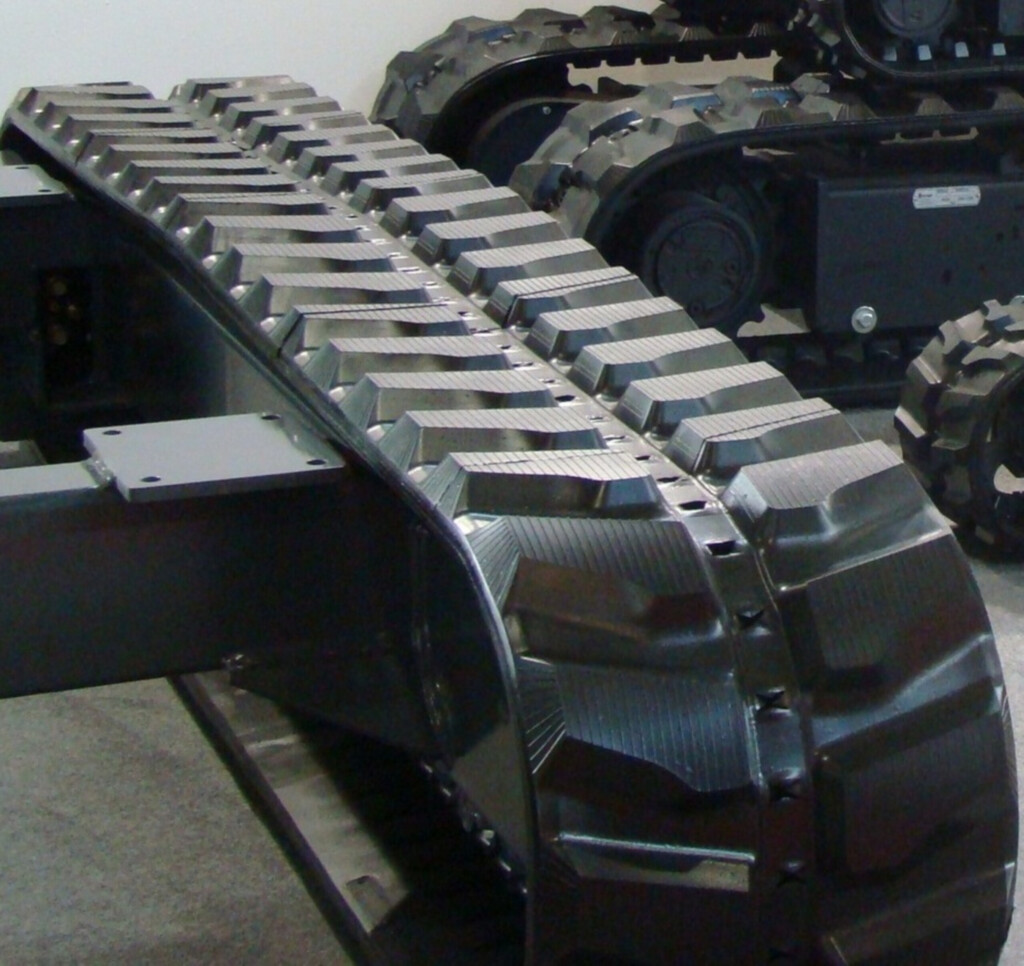

Pásová guma
Pásová guma je uzavretý, pružný pás obopínajúci nosné kolesá a zabezpečujúci trakciu. Skladá sa zo spojených oceľových článkov, ktoré môžu mať kovové hroty alebo gumové vložky. Poháňa ju hnacie koleso, ktoré zapadá do článkov pomocou zubov alebo klinov. Pás je vedený vodidlom, ktoré zabraňuje jeho zosúvaniu z kladiek. Správne napnutie pásu udržuje napínacie koleso.
Nosné kolesá
Nosné kolesá podporujú pás a prenášajú váhu stroja. Majú rôzne veľkosti a konštrukcie podľa požiadaviek. Menšie kolesá rozložia tlak rovnomernejšie, avšak pri vyšších rýchlostiach majú nižšiu účinnosť. V niektorých strojoch sú nosné kolesá odpružené – buď gumovým krúžkom v ráfiku, alebo vonkajším gumovým pásečkom, čo predlžuje životnosť pásu.
Hnacie koleso
Hnacie koleso je ozubené koleso poháňajúce pás cez zuby alebo kliny. Je prepojené s motorom pohonu pásov cez prevodovku, ktorá prenáša krútiaci moment. Musí presne zapadať do pásu, aby sa predišlo šmýkaniu. V závislosti od konštrukcie môže byť umiestnené vpredu, vzadu alebo v strede podvozku. Kvôli vysokým zaťaženiam vyžaduje pravidelnú kontrolu a výmenu.
Vodiacе koleso
Vodiace koleso usmerňuje pás a zabraňuje jeho zosúvaniu z nosných kolies. Nachádza sa na opačnom konci podvozku než hnacie koleso. Môže byť pevné alebo pohyblivé podľa konštrukcie. Pohyblivé vodiace koleso umožňuje zmenu smeru otáčaním napnutia pásu na jednej strane podvozku. Pevné koleso vyžaduje doplnkový mechanizmus riadenia, napr. diferenciálnu brzdu alebo hydraulický systém. Keďže je vystavené veľkým zaťaženiam, je potrebné ho pravidelne kontrolovať.
Podperné kladky
Podperné kladky podporujú hornú časť pásu a znižujú jeho napätie. Sú umiestnené nad nosnými kolesami a zlepšujú stabilitu a komfort jazdy, keďže redukujú vibrácie a hluk. Môžu byť pevné alebo pohyblivé – tie sa prispôsobujú nerovnostiam terénu pre lepšie priľnutie pásu. Aj tieto kladky vyžadujú pravidelnú kontrolu a údržbu.
Napínacie koleso (kladka)
Napínacie koleso reguluje napnutie pásu a zabraňuje jeho povoleniu. Umiestnené býva pri jednom konci podvozku, zvyčajne blízko vodiaceho kolesa. Môže byť pružinové, hydraulické alebo mechanické. Pružinové využíva silu pružiny, hydraulické pracuje na báze tlakového valca a mechanické sa nastavuje skrutkou posúvajúcou kladku pozdĺž vedenia.
Brzdový systém
Brzdy umožňujú znižovať rýchlosť a zastaviť pásové vozidlo. Skladajú sa z brzdových mechanizmov, ktoré využívajú trenie, a z ovládacích prvkov, prenášajúcich silu z pedála alebo páky na brzdiace čeluste či kotúče. Podvozky stavebných strojov majú väčšinou hydraulické alebo pneumatické brzdy, pretože poskytujú vyššiu brzdnú silu a presnejšiu kontrolu. Hydraulické systémy používajú tlak kvapaliny, pneumatické tlak vzduchu, a miеšané spojujú oba princípy. Mechanické brzdy sú zriedkavé kvôli väčšej námahe obsluhy a nižšej účinnosti
Zavesenie
Pásové zavesenie je systém, ktorý tlmí nárazy a nerovnosti terénu, čím zabezpečuje stabilitu stroja. Skladá sa z nosných, hnacích, vodiacich a napínacích kolies, podporných kladiek a pásu. Zavesenie môže byť pevné, kyvadlové, resorované alebo hydropneumatické podľa typu stroja a jeho určenia.
Pevné zavesenie je najjednoduchšie a najlacnejšie, kolesá sú priamo pripojené k rámu bez tlmiacich prvkov, čo vedie k výrazným vibráciám. Používa sa na pomalšie stroje. Kyvadlové umožňuje vertikálny pohyb kolies na závesných ramenách, čo zlepšuje priľnutie pásu k nerovnostiam. Resorované zavesenie využíva pružiny na tlmenie nárazov a je vhodné pre stroje s vyššími rýchlosťami a zaťažením, napr. v poľnohospodárstve.
Ochranný kryt podvozku
Kryt je vonkajšia ochrana pásu, chrániaca ho pred poškodením a nečistotami. Môže byť z plastu, kovu alebo uhlíkových vlákien podľa typu stroja. Zabraňuje prieniku blata, kameňov a iných nečistôt do podvozku.
Sady kladiek
Sady kladiek sa montujú na nosné kolesá a zabezpečujú stabilitu pásu. Skladá sa z kladky, ložiska, osi a matice. Kladka sa otáča a znižuje valivý odpor, ložisko umožňuje jej pohyb a prenáša zaťaženie, os ju upevňuje a matica bráni povoleniu.
Sady kladiek zlepšujú výkon a životnosť podvozku tým, že znižujú spotrebu energie a materiálu. Musia byť správne vybrané podľa typu stroja a podmienok práce a pravidelne udržiavané a vymieňané, aby sa predišlo poruchám.
Rámy a nosné nosníky
Rámy a nosné nosníky spájajú prvky pásového podvozku a prenášajú váhu stroja na podklad. Majú rôzne tvary a rozmery podľa typu stroja a jeho použitia. Musia byť pevné a tuhé, aby zaistili stabilitu a bezpečnosť. Spájajú sa zváraním, nitovaním, skrutkovaním alebo lepením a k nim sa pripevňujú kolesá, zavesenie, brzdový systém, motor, karoséria a ďalšie súčasti.
Kľúčové prvky pásového podvozku minibágera a ich funkcie
| Prvok pásového podvozku | Funkcia |
|---|---|
| Pásová guma | Zaisťuje trakciu k podkladu, poháňaná hnacím kolesom. |
| Nosné kolesá | Prenášajú váhu stroja a rozkladajú tlak rovnomerne. |
| Hnacie koleso | Rozbieha pás, spojené s pohonom pásov. |
| Vodiace koleso | Vodi pás a zabraňuje jeho zosúvaniu z nosných kolies. |
| Podperné kladky | Podporujú hornú časť pásu, znižujú jeho napätie a stabilizujú stroj. |
| Napínacie koleso (kladka) | Reguluje napnutie pásu a zabraňuje jeho povoleniu. |
| Brzdový systém | Umožňuje znižovať rýchlosť a zastaviť vozidlo. |
| Zavesenie | Tlmí nárazy a nerovnosti terénu, zabezpečuje stabilitu stroja. |
| Ochranný kryt podvozku | Chráni pás pred poškodením a nečistotami. |
